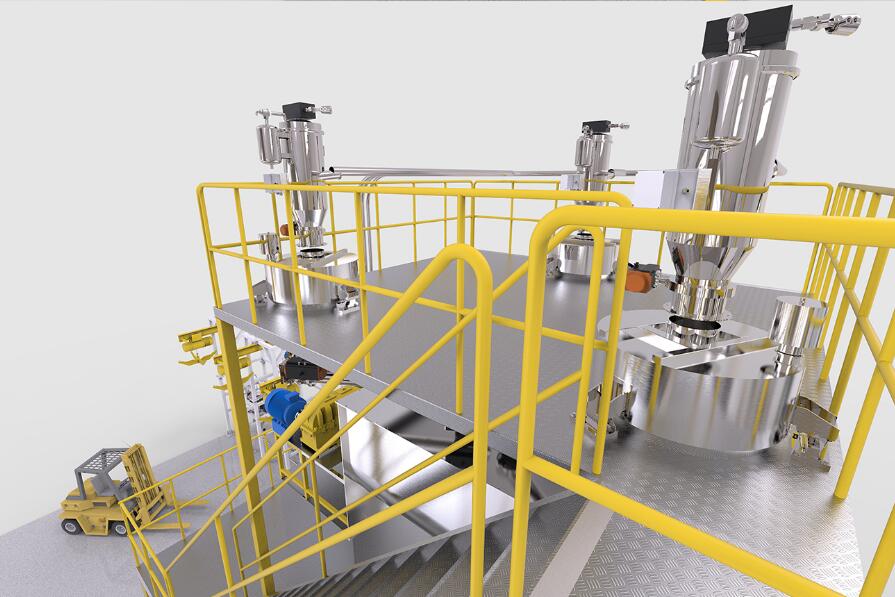

食鹽氣力輸送系統

        真空上料機氣力輸送系統工作原理：食鹽氣力輸送系統采用兩臺濃相輸送泵交替運行通過密閉的管道將精制食鹽輸送到指定受料倉中。系統運行過程中，精制鹽堆積在輸送泵上面的儲料倉內，這些精制鹽靠重力的作用卸到輸送泵內而后再通過316L不銹鋼制管道氣力輸送到指定接收料倉中。系統中所有接觸精制鹽的設備均是316L不銹鋼的，達到食品級衛生標準。其中包括兩臺輸送泵，這兩臺輸送泵相鄰布置，分別通過各自的手動插板閥和膨脹節分別安裝于儲料倉出口下法蘭處；工作時這兩臺泵并聯運行，交替工作，共用一根輸送管路，通過管路切換閥的切換，把精制鹽送到指定的接收受料倉中。

        系統運行時，輸送泵入口圓頂閥打開，精制鹽在重力的作用下落入濃相泵罐體內，在裝料過程中罐體上的排氣閥打開以允許罐體內置換出的空氣排出。當輸送泵內的料位開關指示裝料完成后排氣閥關閉。經過一個短暫的延時后輸送泵罐體填料完全完成，濃相泵入口圓頂閥關閉。當入口圓頂閥和排氣閥都關閉并密封后，出口閥打開，精制鹽進入鋼制輸送管線，通過管路切換閥，輸送到指定接收受料倉。當精制鹽被送進接收料倉后，會由于輸送管路上輸送壓力的降低發出信號，使輸送空氣閥關閉，輸送循環結束。

氣力輸送系統特點：

• 采用大泵體、細管道，輸送效率高且耗氣量低；
• 使用適合精細的流動性好的物料；
• 適合輸送距離遠的場合；
• 濃相泵的進料圓頂閥通常處于關閉的狀態；
• 濃相泵的進料圓頂閥在預先設定的時間開啟，開始進料；
• 進料時間長度也是預先預定好的，在裝滿物料后關閉進料圓頂閥；
• 在每個濃相泵的進料圓頂閥與卸料出口之間設有手動關斷閥，設備維護時使用；
• 濃相泵的輸送系統是在PLC的統一控制下進行運行工作的；

輸送泵采用下引式出料方式，且設有出口流化彎頭有效防止物料在輸送泵出口處出現堵塞，同時能夠保證泵體內物料在每次輸送的時候能夠全部排空，并且壓損相對較小。
